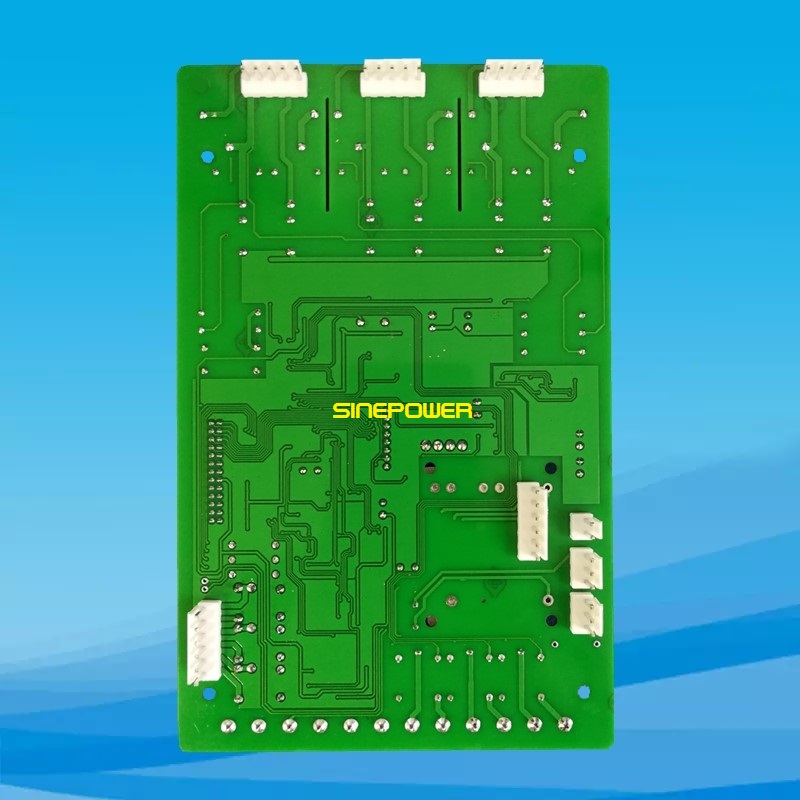

STC52系列电机软启动器控制板

STC52电机软启动触发板采用32位工业级高性能微处理器，高度数字化安规标准设计，专用于三相交流电机软起动场合，适用发电机供电启动，带旁路输出控制，配置RS485通讯功能，4-20mA信号输出，三脉波变压器控制。故障报警、界面参数采用LED数码管菜单或LCD中文屏显示，设定参数自动储存。软起动方式为电压斜坡带限流、电压突跳、恒流软起动，使电动机在任何工况下均能实现平滑起动，保护拖动系统，减少起动电流对电网的冲击，保证电动机平滑减速停车、软停车，有效的解决了惯性系统的停车喘振问题，消除拖动系统的反馈性冲击，而且可根据电动机负载的特性来调节起动过程中的各种参数，如软起动模式、过载保护等级、起停时间，控制板带上电软起动、软停车、工作状态指示。具有可控硅反并联交流触发方式，可触发200A以下的可控硅，适用于工业各领域的交流三相鼠笼型异步电机等各种电机负载。

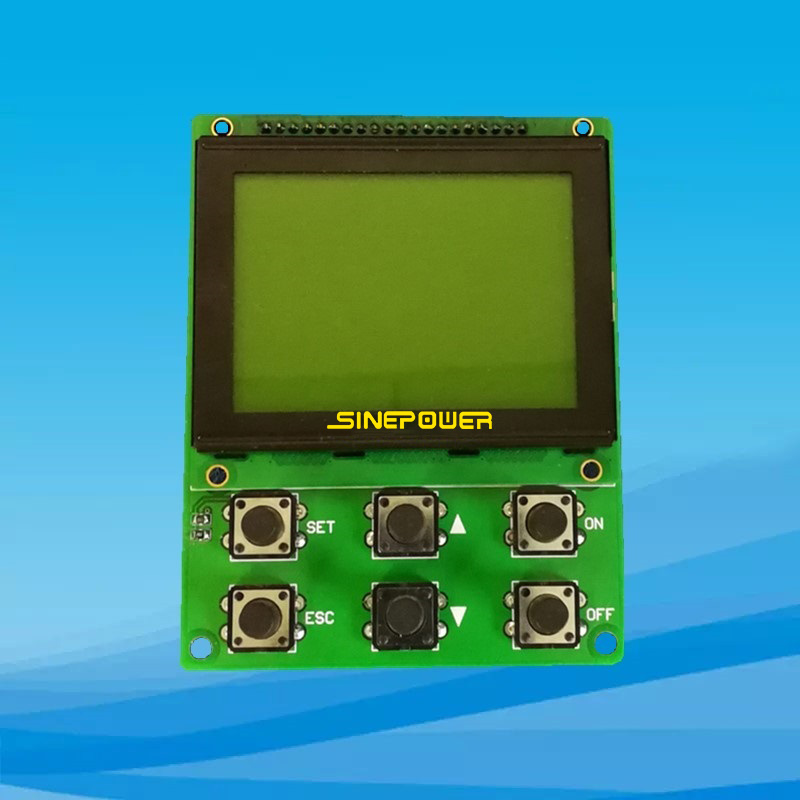

温馨提示：主控板与LCD显示屏的安装孔位兼容市场上通用外壳，欢迎客户订制，更多信息请电话咨询18926078358。

技术规格：

◆ 工作电源：380Vac ±15%  50/60HZ
◆ 额定工作电压Ue：380Vac +/-15% 50/60HZ
◆ 额定工作电流Ie：10~100A
◆ 初始起动电压：10~99%
◆ 软起动方式：电压斜坡兼有限流起动、电压突跳起动、恒流起动
◆ 停车方式：软停车、自由停车
◆ 软起动时间：1~200秒
◆ 软停车时间：0~200秒
◆ 报警继电器触点容量：250Vac/10A
◆ 电流互感器：次级5A标准互感器信号
◆ 过电流特性：6Ie/8S
◆ 介电强度: 3500 VRMS
◆ 起动频率：每次起动时间间隔不得小于5分钟
◆ 工作环境条件：
环境温度: -20℃~ 60℃
相对湿度: ≤ 90%RH（无结霜）
室内安装：无易燃、易爆、腐蚀性气体、无导电尘，振动小于0.5G
海拔低于3000米，超过3000米应适当降低容量等级使用
◆ 外形尺寸：215X136X38mm    开孔尺寸：202X123mm
◆ 重量：0.8KG

型号	供电方式	RS485通讯	4-20mA输出	内置电压传感器	显示方式
STC52A	AC380V	有	有	有	LCD中文显示
STC52B	AC380V	无	有	有	LCD中文显示
STC52C	外配电源	有	有	有	LCD中文显示
STC52D	外配电源	无	有	有	LCD中文显示
STC52E	外配电源	无	有	有	LED数码管显示

◆ 产品符合标准：
IEC60947-4-2 ：Low-voltage switchgear and controlgear. Part 4-2:Contactors and motor-starters. AC semiconductor motor controllers and starters。
GB14048.6-1998：低压开关设备和控制设备 第4-2部分:接触器和电动机起动器 交流半导体电动机控制器和起动器。
GB3797-89 ：电控设备第二部分--装有电子器件的电控设备。
IEC61000-4 ：电磁兼容、试验和测量技术。
IEC65：电网电源供电的家用和类似一般用途的电子及相关设备的安全。





相关周边配件及产品：
工业触摸屏；STP10阻容吸收板；STP22触发扩展模块；STP01显示操作模块；SV800高压采集模块；
SK600IGTB驱动模块；SK601IGTB驱动模块；SK602IGTB驱动模块。
